Система защиты стали METALLI ANTICORR: спецификация для проекта

Паспорт системы METALLI ANTICORR: S2.02, S3.02, S3.06 по ISO 12944, группа III по СП 28.13330, плёнка от минус 45 до плюс 60, нанесение до минус 20. Для проекта.

Система защиты стальных конструкций на базе грунт-эмали FINNTELLA METALLI ANTICORR соответствует системам покрытий S2.02, S3.02 и S3.06 по ISO 12944 и группе покрытий III по таблице Ц.7 СП 28.13330 для слабо- и среднеагрессивных сред. Продукт совмещает грунт и эмаль в одном материале, наносится при температуре до минус 20 и образует плёнку с рабочим диапазоном от минус 45 до плюс 60 градусов. Ниже паспорт системы в формате для прямого переноса в проектную документацию.

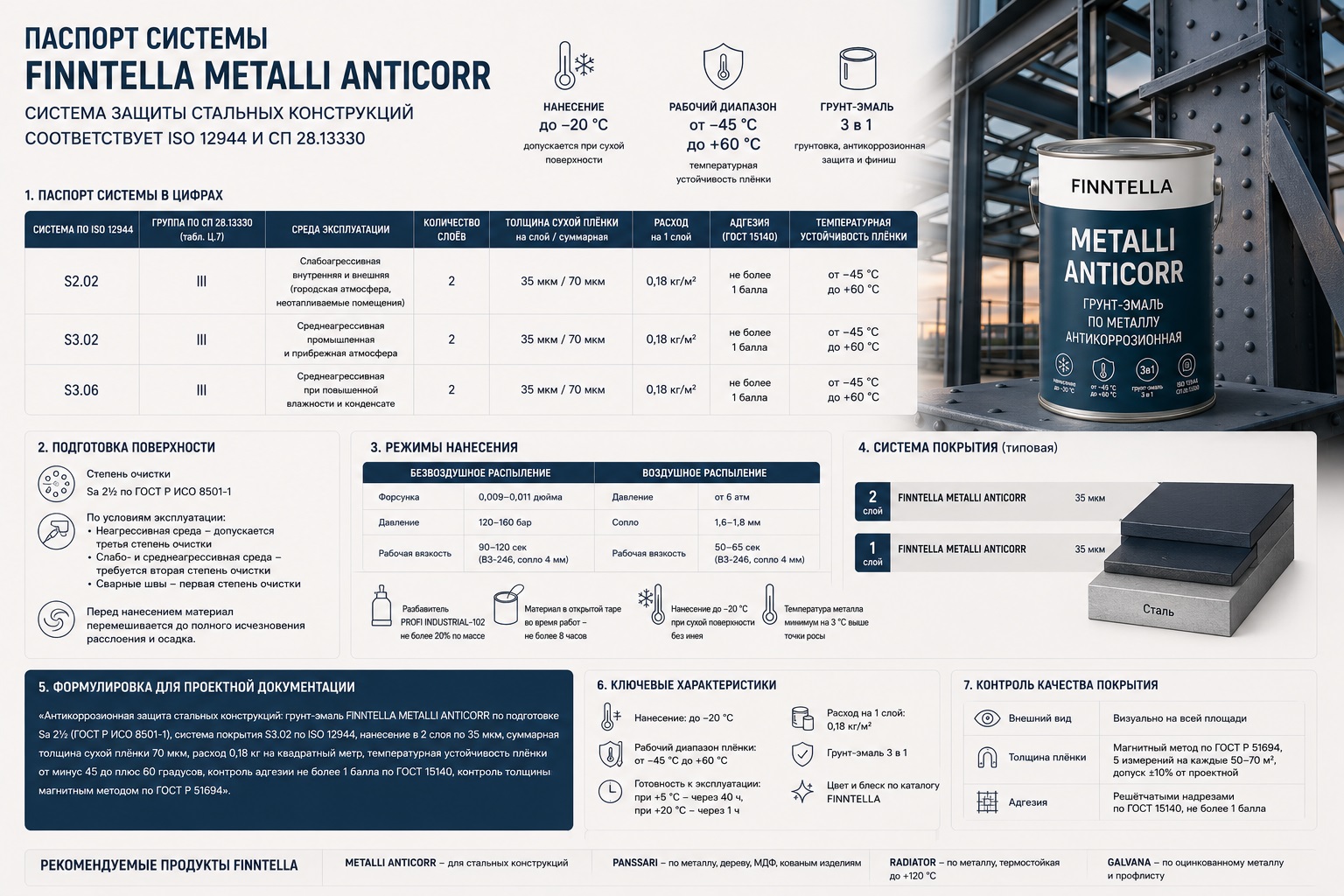

Паспорт системы в цифрах

Нормативные характеристики системы

Параметр	Значение
Тип плёнкообразующего	Фенолалкидное по ГОСТ Р 9825, связующее АК по ISO 12944
Системы покрытий по ISO 12944	S2.02, S3.02, S3.06
Группа покрытий по СП 28.13330	III, слабо- и среднеагрессивные среды
Группы по ГОСТ Р 51691	1 атмосферостойкая, 3 водостойкая, 4 маслобензостойкая
Класс покрытия по ГОСТ 9.032	I
Температурная устойчивость сухой плёнки	От минус 45 до плюс 60 градусов
Адгезия по ГОСТ 15140	Не более 1 балла
Плотность	1,05-1,17 килограмма на литр
Массовая доля нелетучих веществ	Не менее 45 процентов
Блеск и колеровка	Полуматовый или матовый, каталоги RAL и NCS

Расход и толщины

Сухой слой	Мокрый слой	Расход
35 мкм, один слой	85 мкм	0,09 кг на кв. метр
70 мкм, два слоя	175 мкм	0,18 кг на кв. метр

Подготовка поверхности

Базовое требование для агрессивных сред: степень очистки Sa 2½ по ГОСТ Р ИСО 8501-1. По условиям эксплуатации степени распределяются так: неагрессивная среда допускает третью степень очистки, слабо- и среднеагрессивная требует второй, сварные швы готовятся по первой. Перед нанесением материал перемешивается до полного исчезновения расслоения и осадка.

Режимы нанесения

Безвоздушное распыление: форсунка 0,009-0,011 дюйма, давление 120-160 бар, рабочая вязкость 90-120 секунд по вискозиметру ВЗ-246 с соплом 4 мм. Воздушное распыление: давление от 6 атмосфер, сопло 1,6-1,8 мм, вязкость 50-65 секунд. Разбавитель только PROFI INDUSTRIAL-102, не более 20 процентов по массе. Материал в открытой таре во время работ находится не более 8 часов. Нанесение допускается при температуре до минус 20 при сухой поверхности и температуре металла минимум на 3 градуса выше точки росы.

Межслойная сушка по температуре, слой 35 мкм

Температура	Межслойная сушка	Готовность к эксплуатации
Плюс 5	3 часа	40 часов
Плюс 10	50 минут	4 часа
Плюс 15	40 минут	2 часа
Плюс 20	25 минут	1 час
Плюс 25	15 минут	40 минут

Формулировка для проектной документации

Для копирования:
«Антикоррозионная защита стальных конструкций: грунт-эмаль FINNTELLA METALLI ANTICORR по подготовке Sa 2½ (ГОСТ Р ИСО 8501-1), система покрытия S3.02 по ISO 12944, нанесение в 2 слоя по 35 мкм, суммарная толщина сухой плёнки 70 мкм, расход 0,18 кг на квадратный метр, температурная устойчивость плёнки от минус 45 до плюс 60 градусов, контроль адгезии не более 1 балла по ГОСТ 15140, контроль толщины магнитным методом по ГОСТ Р 51694».

Вопросы проектировщиков

Чем METALLI отличается от PANSSARI

Базовые характеристики трёх грунт-эмалей идентичны, различие в области применения: PANSSARI дополнительно закрывает деревянные поверхности, МДФ и кованые изделия. METALLI ANTICORR это базовый выбор для стали.

Можно ли вести работы зимой

Да, нанесение допускается до минус 20 при сухой поверхности без инея и температуре металла минимум на 3 градуса выше точки росы. Сроки сушки при этом растут: готовность к эксплуатации при плюс 5 наступает через 40 часов против 1 часа при плюс 20.

Какую толщину закладывать в проект

Типовая система: 2 слоя по 35 мкм, суммарно 70 мкм сухой плёнки при расходе 0,18 кг на квадратный метр. Контроль толщины магнитным методом, 5 измерений на каждые 50-70 квадратных метров, допуск 10 процентов от проектной.

Как принимаются работы по системе

По трём параметрам: внешний вид визуально на всей площади, толщина магнитным методом с допуском 10 процентов, адгезия решётчатыми надрезами не более 1 балла по ГОСТ 15140. Полный регламент приёмки в отдельной статье, ссылка ниже.
